    BP220系列硅压阻压力/温度组合传感器
        发布时间: 2023-10-07 11:15

    数字化系统协同设计、MEMS工艺制造

    微一体化、同步测量压力和温度

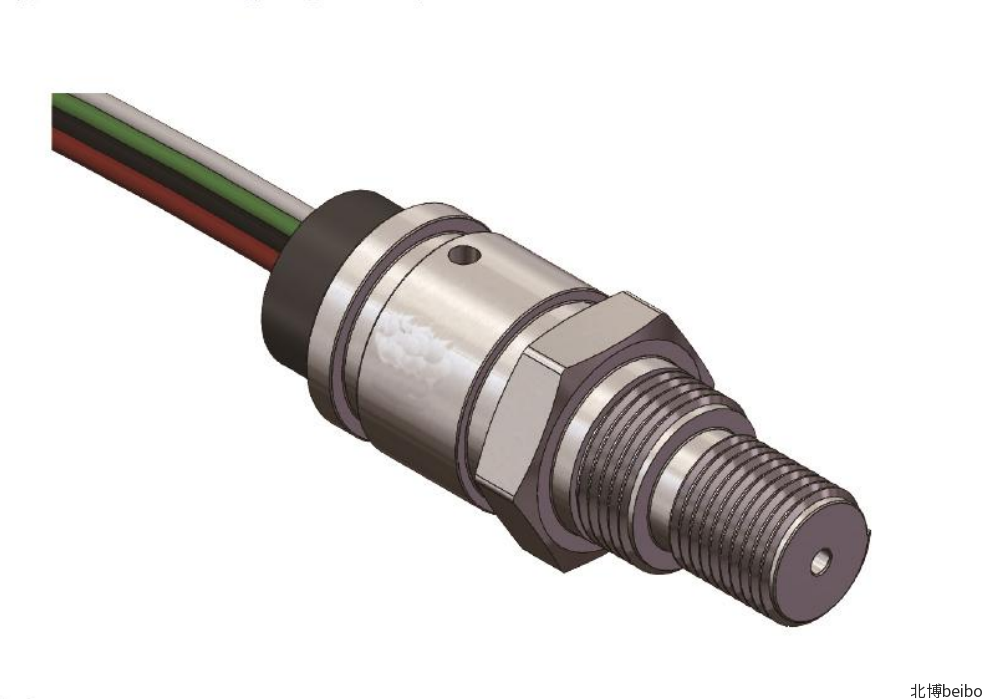

    BP220系列硅压阻压力/温度组合传感器





    特点：

    ·数字化系统协同设计、MEMS工艺制造

    ·微一体化、同步测量压力和温度

    ·一体化封装结构坚固可靠、性能稳定


    ·多种压力与温度类型组合、量程范围宽

    ·适于压力传感器智能化




    主要性能技术指标

    序号

    项目

    规格指标

    备注

    1

    组合敏感类型

    表压-温度

    绝压-温度

    差压-静压-温度

    表压-绝压-温度


    2

    压力敏感芯片类型

    PN结,SOI


    3

    温度元件类型

    扩散硅、薄膜铂电阻

    1*

    4

    基准压力量程

    表压、

    绝压

    差压

    静压


    20kPa、30kPa、60kPa、100kPa、300kPa、600kPa、1MPa、3MPa、6MPa、10MPa、30MPa

    100kPa、300kPa、600kPa、1MPa、3MPa 6MPa、10MPa、30MPa、60MPa

    0～1kPa、6kPa、10kPa、30kPa 、60kPa、100kPa、300kPa、600kPa、1MPa、3MPa、6MPa

    1MPa、6MPa

    10MPa

    30MPa

    1*


    压力过载能力

    表压、绝压单向≥3（≤10MPa）、≥1. 5倍基准量程（＞10MPa）、≥1. 25倍基准量程（≥60MPa）

    差压双向≥4倍基准量程

    2*


    被测介质

    与金属、单晶硅兼容的非腐蚀性、绝缘气体和液体



    压力桥路电阻

    3～5kΩ、


    4

    零点输出

    ≤ ±1mV

    3*

    5

    压力满量程输出

    ≥20mV（20kPa、35kPa）；≥30 mV（20kPa、30kPa）；≥50 mV（其它基准量程）

    3*

    6

    压力准确度

    ≤ ±0.25%FS（典型值）

    3*、4*

    7

    差压灵敏度对称性

    ≤ ±0.3%FS（典型值）


    8

    工作温度

    -55～+125℃（PN结）,-55～+180℃（SOI）

    5*、1*

    9

    零点热漂移

    PN结：≤±1.5%FS/55℃（≤10kPa）；≤±1%F.S /55℃（其它基准量程）

    3*、6*

    SOI：≤± 1%FS/55℃（≤10kPa）≤± 0.8%F.S /55℃（其它基准量程）

    10

    满量程热漂移

    PN结芯片：≤1.5%FS/55℃（≤10kPa）；≤±1%F.S /55℃（其它基准量程）

    3*、6*

    SOI芯片：≤±1%FS/55℃（≤10kPa）≤± 0.8%F.S /55℃（其它基准量程）

    11

    绝缘电阻

    >100MW

    8*

    12

    短期稳定性

    ±0.05%FS/8h

    3*

    13

    长期稳定性

    ≤±0.1%FS/年（PN结）；≤±0.08%FS/年（SOI）

    3*

    14

    激励电源

    恒流0.5～1.5mA,或恒压5V～10V


    15

    热敏电阻阻值

    扩散硅40～60kΩ；铂薄膜Pt100、Pt200、Pt500、Pt500


    16

    热电阻温度系数

    扩散硅≥30Ω/℃；铂薄膜3850ppm/℃



    电气连接模式

    接插件、多芯线缆


    17

    测量接口形式

    螺纹、法兰

    注：1*.可用户定制；

          2*.表压和绝压量程上限之差≤最小量程上限3倍；

          3*. 5VDC恒压激励，恒温25℃；

          4*.非线性数据计算为最小二乘法；

          5*.-55℃为器件最低温度，125℃为PN结器件最高温度；

          6*.55℃温区为-30～25℃或25～80；


    可提供定制服务，如有需求请与营销人员联系。
