BP510系列多路硅压阻压力变送器
    发布时间: 2023-10-07 11:15

自主闭环可控生产高一致性SOI敏感芯片和器件

一体化紧凑装配总成，结构期稳定可靠

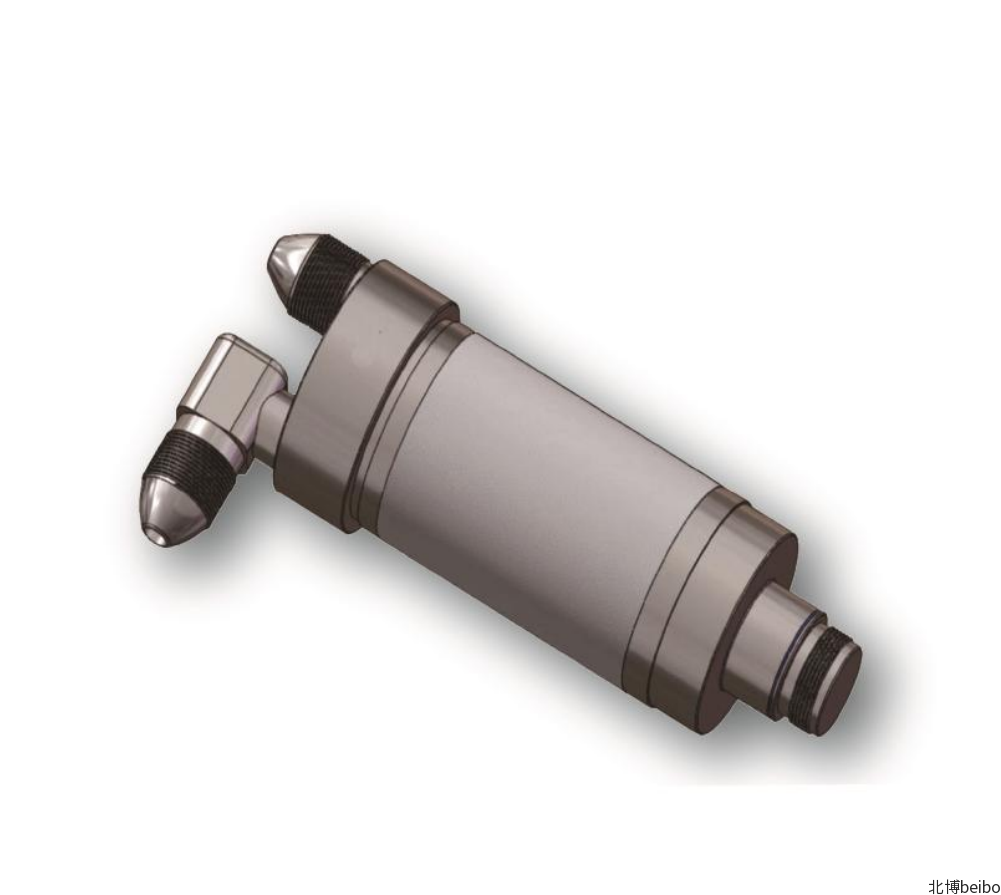

BP510系列多路硅压阻压力变送器




特点：



·自主闭环可控生产高一致性SOI敏感芯片和器件

·一体化紧凑装配总成，结构期稳定可靠

·表压、绝压可组合,覆盖低、中、高量程范围

·多种压力测量接口、电气连接、信号传输模式，

·设计制造柔性组合流程，支持客户定制

·应用领域——与不锈钢兼容的绝缘气体和液体的压力测量






主要技术性能指标


序号

项目

规格指标

备注

1

压力接口路数

双路

三路

四路


2

压力种类

表压  绝压

1*


基准压力量程

100kPa、200kPa、300kPa、600kPa、1MPa、2MPa、3MPa、 6MPa、10MPa、20MPa、30MPa、

1*

2

过载能力

≥3倍基准量程（≤10MPa）；≥1. 5倍基准量程（＞10MPa）；

2*


被测压力介质

与不锈钢兼容的气体和液体


3

激励电源

12±4VDC或 24±4VDC

1*


激励使用类型

共用或独立


4

单路最大功率

≤0.5W



单路输出负载

≥10mA


5

输出信号模式

0.5～5VDC

1*、3*

6

准确度

≤ ±0.25%FS（典型值）

3*、4*

7

准确度一致性

≤ ±0.05%FS（典型值）

3*、4*

9

工作温度

-55～+125℃


10

零点热漂移

SOI芯片：≤±0.6%FS/55℃（典型值）

5*

11

满量程热漂移

SOI芯片：≤±0.8%FS/55℃（典型值）

5*

12

绝缘电阻

>100MW

3*、6*

13

短期稳定性

≤±0.05%FS/8h（典型值）

3*.

14

长期稳定性

＜±0.1%FS/年（典型值）

3*.

15

电气接线形式

多芯航空接插件


16

测量接口形式

螺纹

1*

17

重量

＜500g(双路)、＜750g(三路)、300g(四路)


注：技术参数修改恕不通知

1*. 可用户定制；                                                         4*. 非线性数据计算为最小二乘法；

2*. 非静压，100MPa量程过载为本量程上限；             5*.  55℃温区为-30～25℃或25～80℃；

3*. 恒温25℃；                                                            6*.  100VDC。




可提供定制服务，如有需求请与营销人员联系。
